Els botons tàctils capacitius són un tipus de polsador/interruptor electrònic que detecta el tacte o la proximitat.
En lloc de requerir cap mena de pressió física real per activar-se, els interruptors capacitius funcionen mesurant una petita càrrega elèctrica que es transfereix del cos al mateix interruptor. Això passa en l’instant que hi fas un contacte net.
Quan un usuari toca la superfície d’un botó tàctil capacitiu o s’hi acosta. , la capacitat del sistema canvia, i aquest canvi és detectat per l’ESP32 .
L’ESP32 té 10 pins que són capaços de captar els canvis de capacitat causats per la presència o la proximitat d’un objecte conductor, com ara un dit humà.
L’ESP32 registra l’esdeveniment tàctil o de proximitat i activa la resposta desitjada, com ara encendre una llum, canviar la configuració o executar una ordre específica en un dispositiu.
Els Touch Pins de la ESP32
L’ESP32 te un total de 10 TouchPins. Es recomana no emprar el Touch1, de fet ja no apareix a la imatge anterior
Esquema d’exemple de connexió de botons tàctils als TouchPins
Aquest esquema correspon al projecte Control d’un reproductor MP3 amb Esp32 i botons tàctils
Creació dels botons
Els botons que aquí presentem correponen a un projecte de fer més accessible els Blueboots, Bluebot + ESP32 Guia Pas a Pas ,que hi ha als centres educatius. Es per aquest motiu que les imatges que porten els botons tàctils són fletxes.
En primer lloc necessitaras unes imatgesde les fletxes. També les pots dibuixar sobre peces de paper.
Hi ha moltes maneres de protegir els pictogrames de les fletxes.

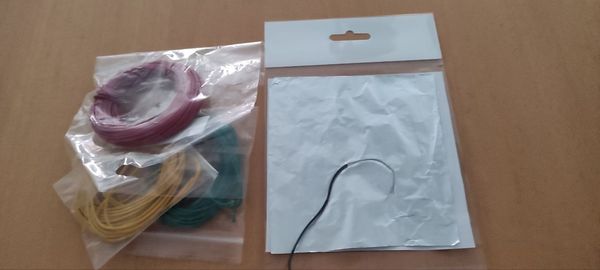

A les botigues de papereria podeu trobar diferentes tipus de boses de plàstic que us poden ajudar
Mireu de fer sortir el cable per un dels extrems.
Cada botó ha de tenir un troç de paper d’alumini o ser metàl.lic.
Poden ser peces d’alumini, coure, etc. El més senzill es emprar alumini de cuina com heu vist però podeu utilitzar altres recursos.
A cada superficie conductiva se li afegirà un cable pelat a un extrem i enganxat amb cel.lo.
Aqui veieu dues opcions de com fer els botons d’una manera molt senzilla.
Ara bé, es recomenable seguir les instruccions i aconseguir peces folrades amb plàstic i sobre un suport plastificat.
Evitar el cartró i/o la tela que apareixen a la foto.
Codi per revisar el funcionament dels botons tactils amb ESP32
Una vegada que tenguis fets els touchpins, connecta’ls a la ESP32 i puja el programa següent.
Per monitor sèrie rebràs la lectura inicial dels 7 touchpins de l’esquema que hi ha a l’inici de l’entrada.
Si toques un, rebràs per monitor sèrie, el botó tocat, el llindar a partir del qual actua i la lectura en ser pitjat.
https://app.arduino.cc/sketches/ecd4c09d-3bca-42ee-a79b-155b02c2e4ed?view-mode=preview

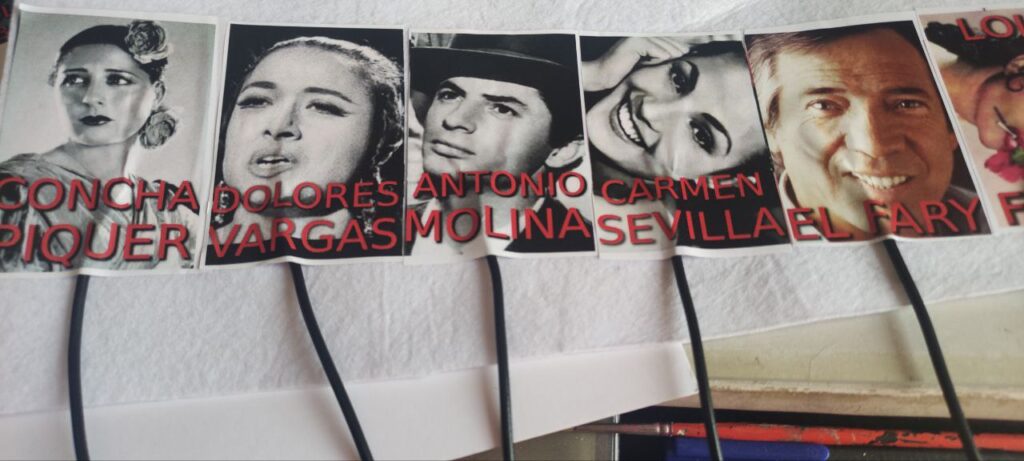

Aqui teniu un altre exemple de botons tàctils. S’ha utilitzat un cable una mica gruixut i cinta adhesiva de coure. Les imatges dels cantants s’han imprès sobre paper adhesiu. Ordre dels elements: base, cinta adhesiva de coure, fils del cable en forma de vano, imatge retallada en paper adhesiu del cantant.
