Descripció del projecte
L’objectiu d’aquest projecte és controlar la reproducció de sons, en format mp3, emprant botons tàctils de l’Esp32
En aquest projecte emprarem:
1.-Placa Esp32.
2-Lector MP3.
3-Altaveus
4-Fils de connexió
5-Botons tàctils d’elaboració pròpia

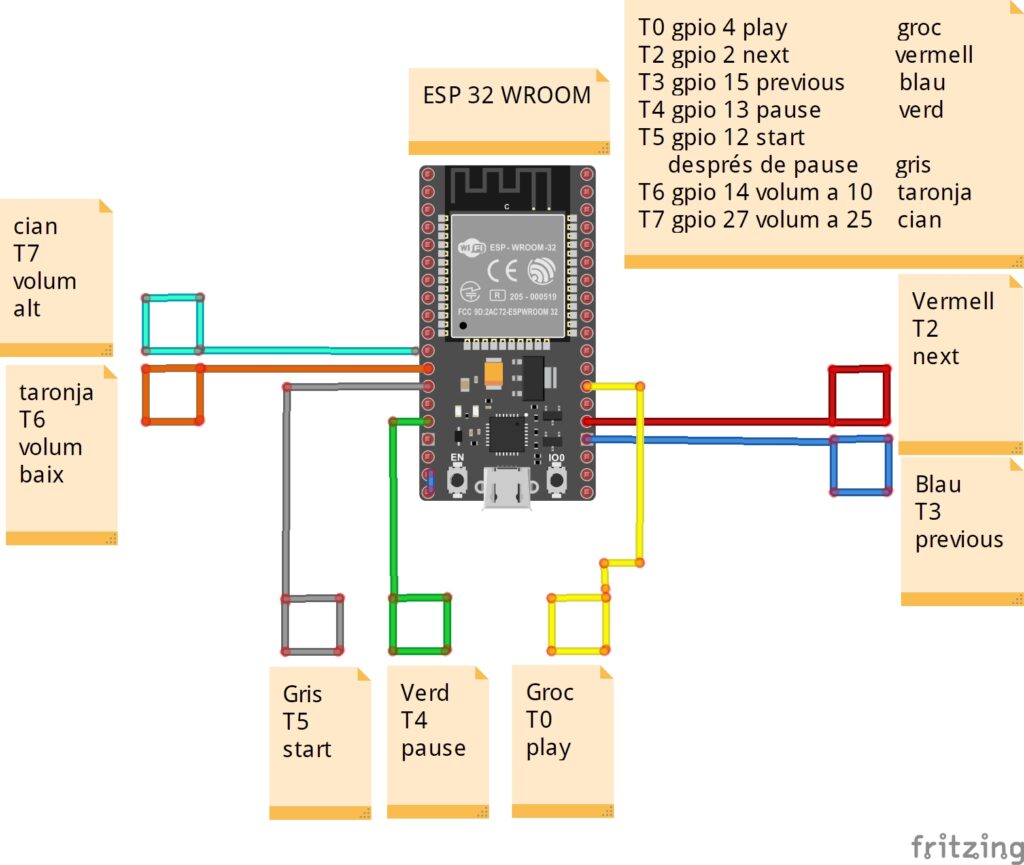

Esquemes del projecte
Els TouchPins
Exemple d’aplicació
Materials necessaris
Plaques
Botons tàctils
Creació i evaluació de botons tàctils
Tens una entrada éspecífica que parla de com crear i revisar botons tàctils
https://sacosta.cat/?p=1541
Els botons tàctils capacitius són un tipus de polsador/interruptor electrònic que detecta el tacte o la proximitat.
En lloc de requerir cap mena de pressió física real per activar-se, els interruptors capacitius funcionen mesurant una petita càrrega elèctrica que es transfereix del cos al mateix interruptor. Això passa en l’instant que hi fas un contacte net.
Quan un usuari toca la superfície d’un botó tàctil capacitiu o s’hi acosta. , la capacitat del sistema canvia, i aquest canvi és detectat per l’ESP32 .
L’ESP32 té 10 pins que són capaços de captar els canvis de capacitat causats per la presència o la proximitat d’un objecte conductor, com ara un dit humà.
L’ESP32 registra l’esdeveniment tàctil o de proximitat i activa la resposta desitjada, com ara encendre una llum, canviar la configuració o executar una ordre específica en un dispositiu.
Propietats
Un avantatge notable dels botons capacitius rau en la seva durabilitat. Sense components mecànics per desgastar-se, aquests botons mantenen la seva capacitat de resposta durant períodes prolongats d’ús.
Les seves superfícies capacitives faciliten les interaccions de l’usuari ràpides i precises.
Les superfícies tàctils capacitives són més fàcils de netejar
Per aquest projecte hem fet unes imatges en format vectorial (svg) perquè puguin ser impreses a la mida que vulgueu sense deformacions
Reproductor MP3 i targes MicroSD
Altaveu
Cables
La manera més fàcil de fer el muntatge és amb cables mascle-famella
Els sons
La gran majoria de sons que hem emprat provenen de dues fonts
Banco de sonidos e imágenes del INTEF
http://recursostic.educacion.es/bancoimagenes/web/
Freesound
https://freesound.org/
Els sons o cançons que utilitzeu han d’estar en format MP3.
Recomanacions
Abans de copiar els fitxers a tarja MICRO SD s’ha de formatar la tarja.
És molt important copiar els sons a la MICRO SD en l’ordre que volem que corresponguin amb les nostres targetes RFID.(so 1- tarja 1)
Un cop copiades les cançons a la micro SD (formatada prèviament!!!!) tendràn l’ordre amb que els pujat.
Per garantir que funcionarà correctament s’han de copiar els sons/cançons una a una.
En aquest projecte, tenint en compte el reproductor d’mp3 i la programació, el so 1 és el primer que pujam independentment del seu nom. La nostra programació indexa per l’ordre en que hem pujat els sons!!
Aquest sistema de copiar fitxer per fitxer, cançó/so per cançó/so, un a un i no tots alhora. Fent-ho així assegurarem que no fallarà.
Codi per a ESP32
https://app.arduino.cc/sketches/553fd265-f5e6-4428-a846-0a9feadb9019?view-mode=preview
