Descripció del projecte
Amb és un projecte dividit en 3 parts que consisteix en:
- Conèixer el codi de cada UID tarja. https://sacosta.cat/lector-de-targes-rfid-mayfare-rfid-1a-part/
- Personalitzar la tarja amb un nombre més senzill. https://sacosta.cat/personalitzacio-de-targes-rfid-mayfare/
- Provar les targes personalitzades en dos exemples diferents utilitzant les mateixes targes. (estàs en aquesta part)
3a Part
Aquets exemples s’han programat per emprar les targes persomalitzades
Com personalitzar targes RFID Mayfare ho pots trobar a (https://sacosta.cat/personalitzacio-de-targes-rfid-mayfare/)
EXEMPLE 1: Jukebox. Reproductor de sons mp3.
Hauràs d’afegir a l’esquema de la segona part els seguents components:
Pins de la ESP32 WROOM 32
Esquema RFID per enregistrar un numero a cada tarja.
Es importar garantirr que els pins que apareixen a l’esquema corresponguin amb la vostra placa
Primer la ESP32 WROOM 32 i els seus pins
Segon. Els pins emprats en la ESP23 WROOM 32 per conectar el rector RFID RC522
Tercer. Els pins emprats en la ESP23 WROOM 32 per conectar la pantalla LCD

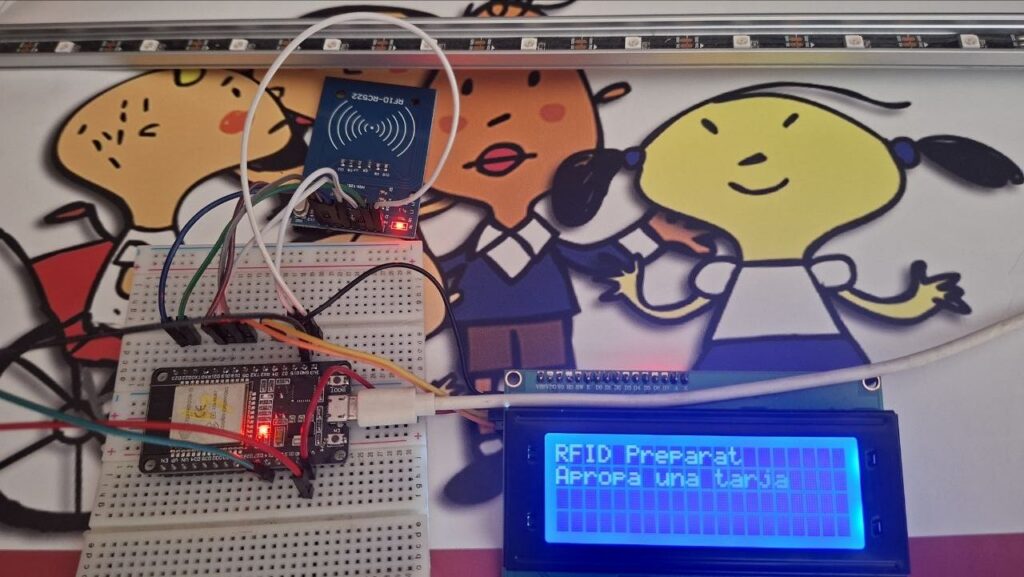

Finalment l’esquema definitiu de la ESP conectada a la pantalla i al lector de targes RFID

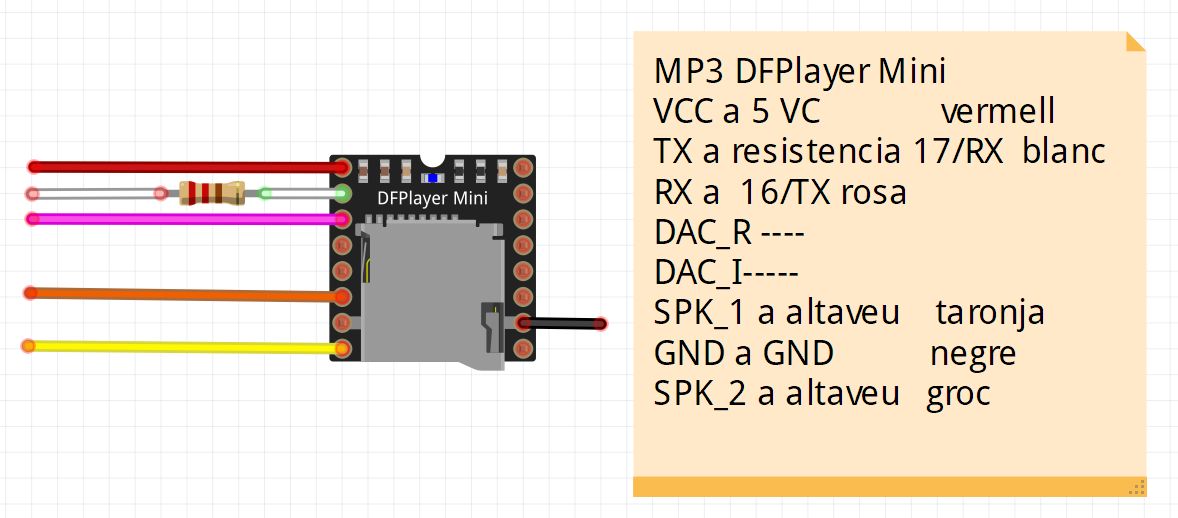

Ara incorporem el DFPlayer Mini
VCC del lector a 5 V
RX del Lector a GPIO17
TX del lector a GPIO16
GND del lector a GND
SPK_1 i SPK_2 a l’altaveu
A la MicroSD, una vegada formatada, has d’afegir les cançons/sons d’un en un i per ordre, si vols que la targeta personalitzada 1 reprodueixi el so 1 i així successivament.

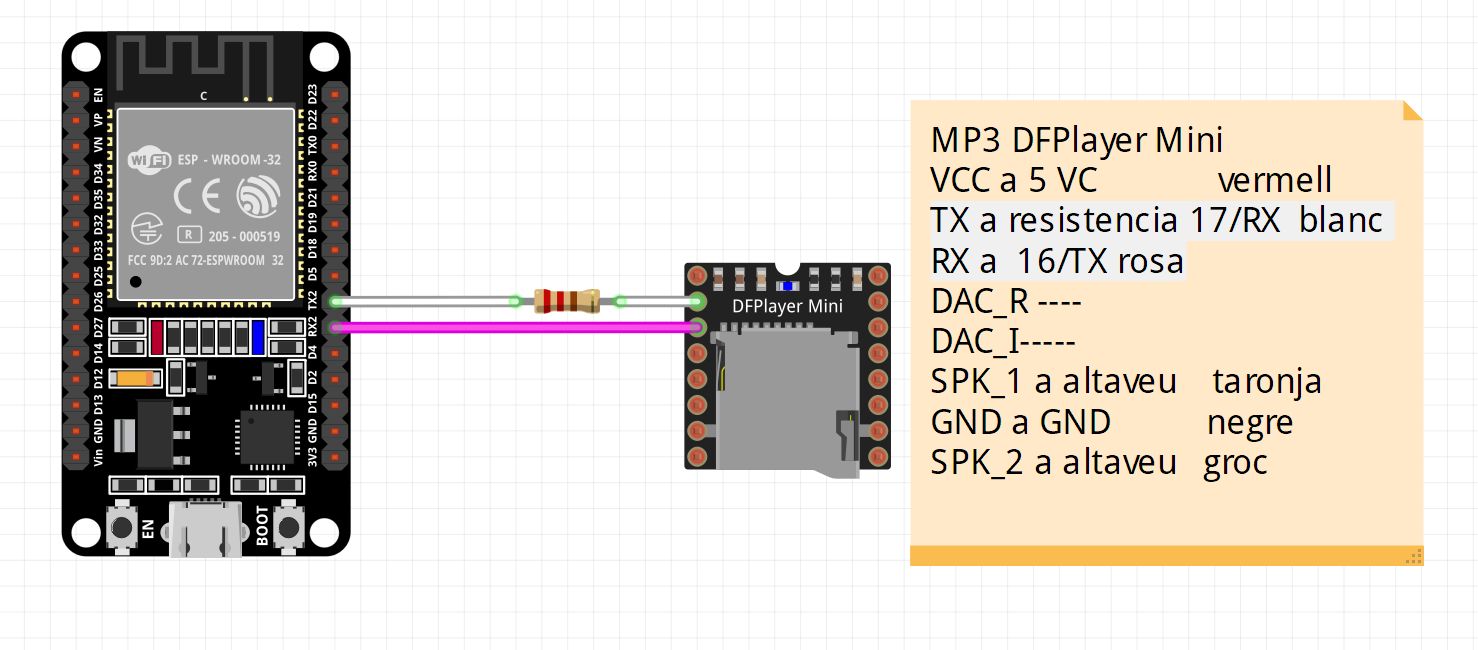

Cables que ha de tenir la ESP232 per conectarse amb el DFPlayer Mini
Esquema complet. ESP32 + RC522 + LCD + DFPlayer Mini + Altaveus

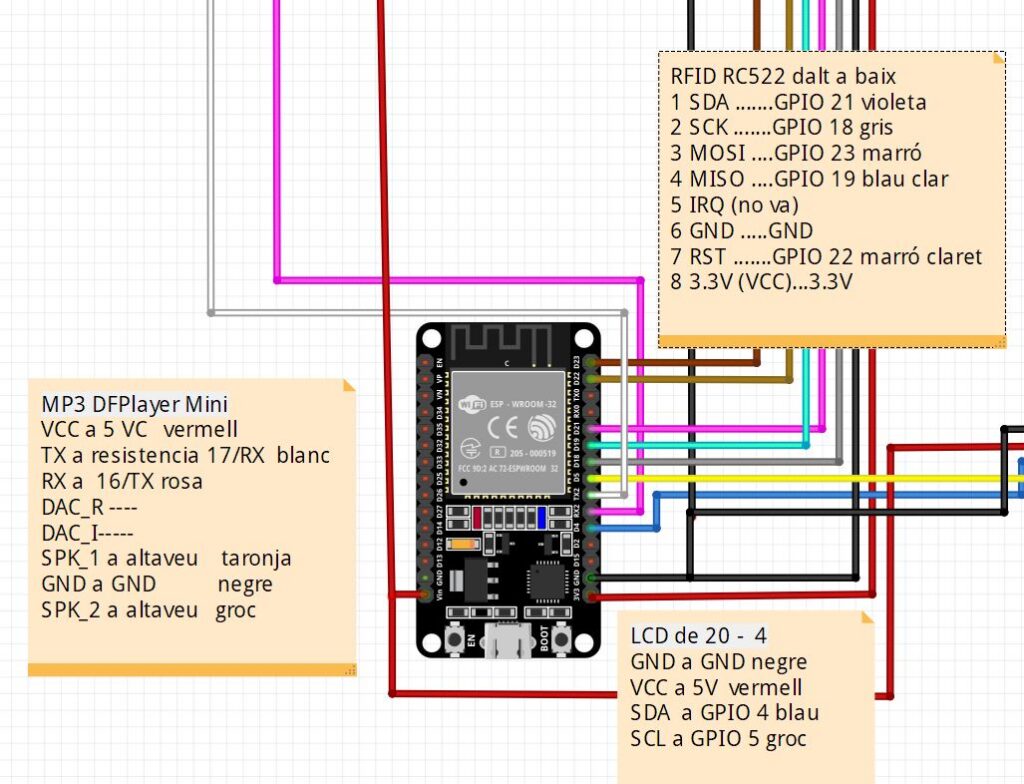

Detall dels pins emprats.

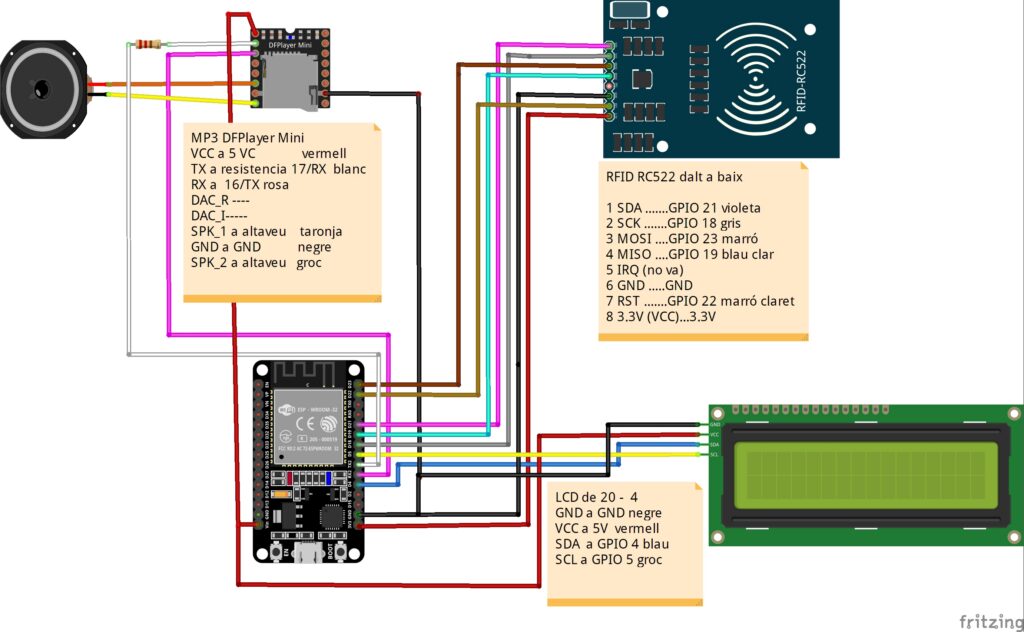

Esquema complet Exemple MP3
CODI
aquí pots trobar el codi
https://app.arduino.cc/sketches/e0c0d5f6-45e1-4670-9d30-ec6c9cbc3e99?view-mode=preview

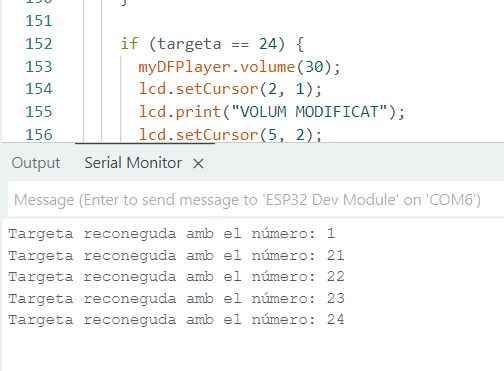

Hem programat que les targes de la 1 a la 20 fancin sonar una cançó, recorda que s’han d’afegir les cançons/sons d’un en un i per ordre, si vols que la targeta personalitzada 1 reprodueixi el so 1 i així successivament.
La tarja 21 farà que es pari el so que estigui en reproducció (pause)
La tarja 22 farà que torni a sonar el so que hem parat prèviament (play)
La tarja 23 fixarà la intensitant del so a 20 (volum baix)
La tarja 24 fixarà la intensitant del so a 30 (volum alt)
Exemple 2: Tira de 30 leds neopixels.

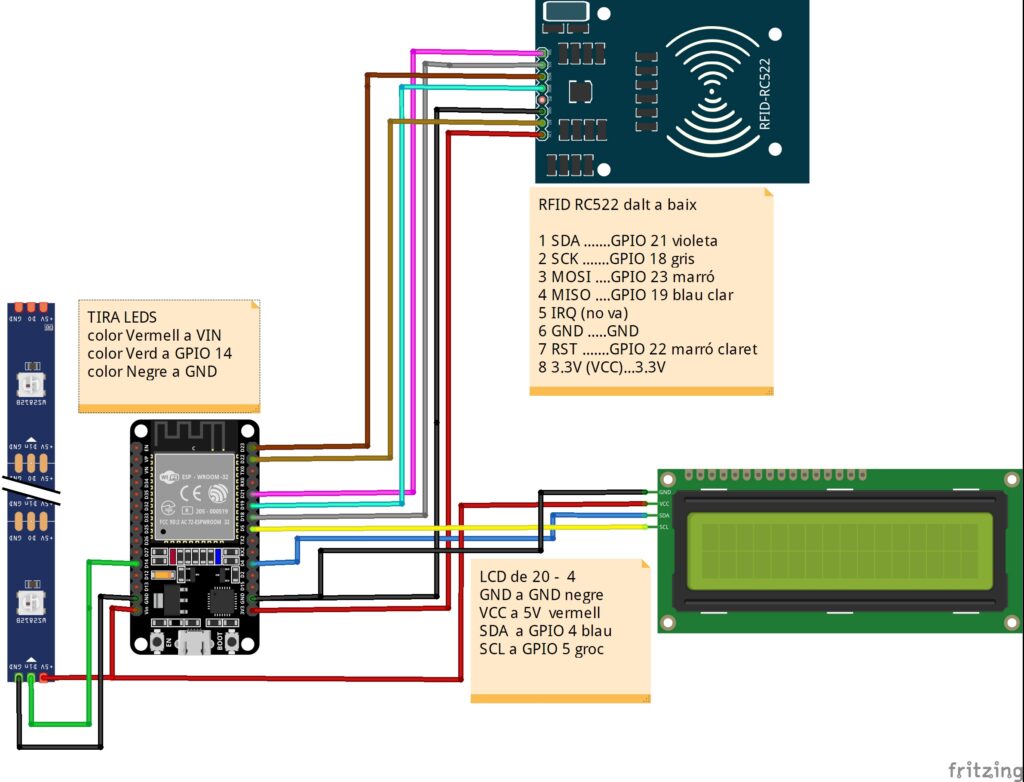

Hauràs d’afegir a l’esquema de la segona part el seguent component:

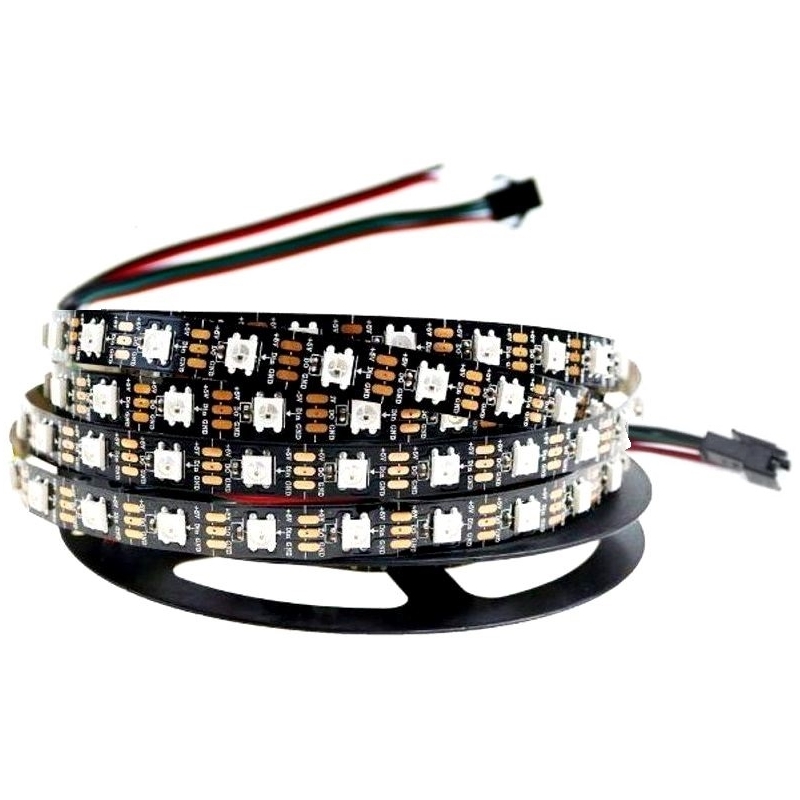

Tira de 30 neopixels WS2811
Connexions
Fil VERMELL de la tira a 5 V
Fil VERD (central) a GPIO14
Fil negre ( a vegades blanc) a GND
CODI
Aquí pots trobar el codi:
https://app.arduino.cc/sketches/52fda63f-f734-404c-a1b9-71f902107f54?view-mode=preview

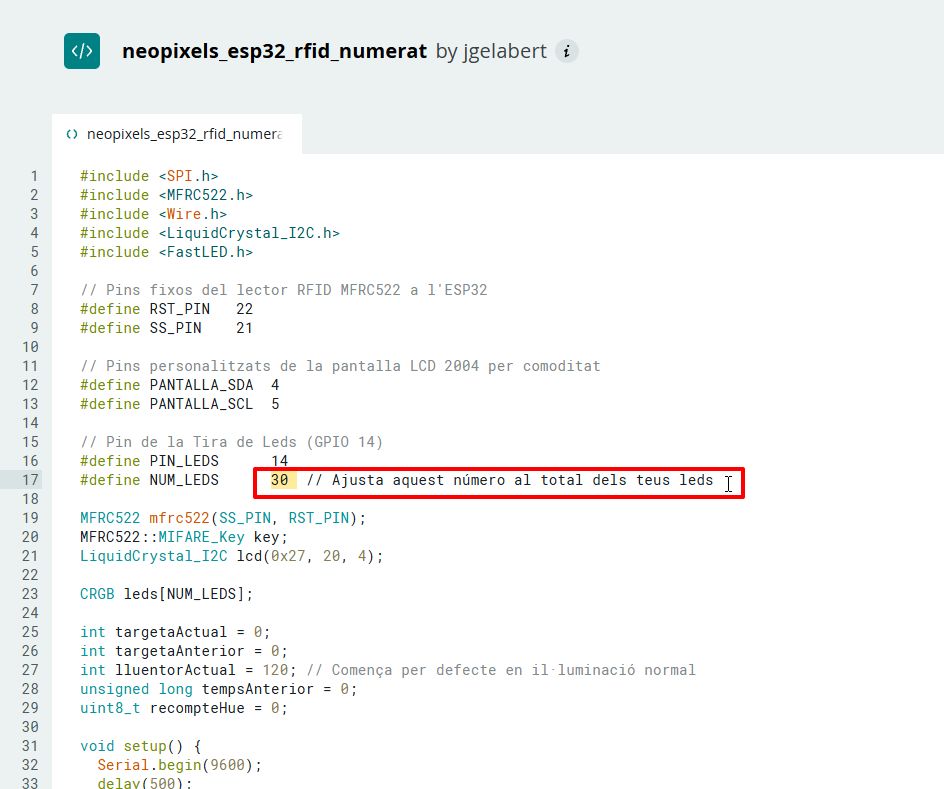

Cada una de les 20 targes produiran un efecte a la tira de leds. A la linia 17 has de determinar el nombre de leds que vols tuilitzar
La tarja 21 té la funció de posar un nivell d’il_luminació baixa
La tarja 22 té la funció de posar un nivell d’il_luminació mitjana
La tarja 23 té la funció de posar un nivell d’il_luminació alta

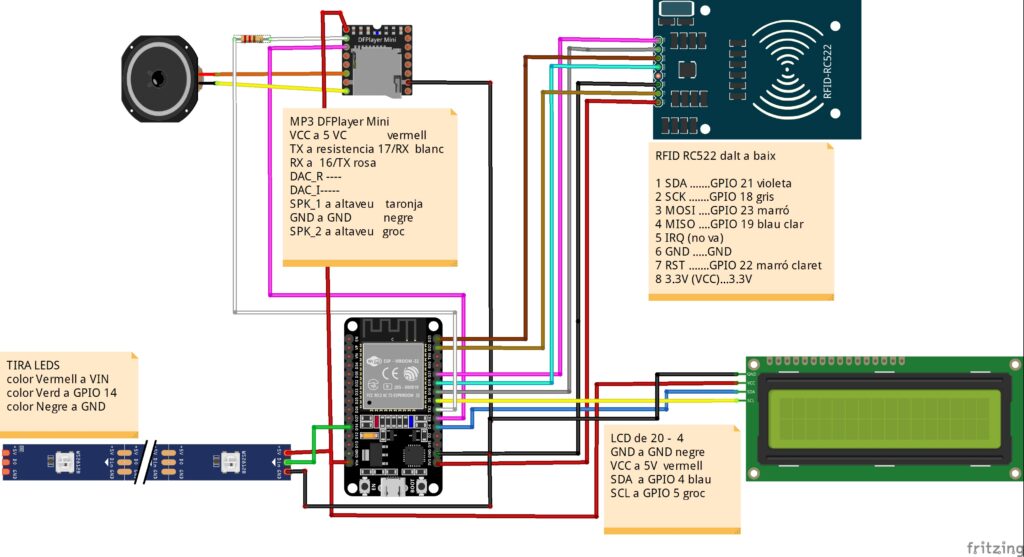

Aquest és l’esquema final complet si volem tenir els dos exemples amb la mateixa estructura. Aquesta opcio encara no te codi
Exemple 3: Jukebox. Reproductor de sons mp3 i efectes de llum amb neopixels
TARGES
| TARJA | EFECTE |
| 1-17 | Fa sonar el so i activa l’efecte de llum corresponent |
| 18 | PAUSE. Atura el so i l’efecte de llum |
| 19 | START. Torna possar en marxa el so i l’efecte aturat |
| 20 | VOLUM BAIX. Fixa el volum del so a 20 |
| 21 | VOLUM ALT. Fixa el volum del so a 30 |
| 22 | LLUENTOR BAIXA. Fixa la lluentor a 30 |
| 23 | LLUENTOR NORMAL. Fixa la lluentor a 120 |
| 24 | LLUENTOR ALTA. Fixa la lluentor a 255 |
CODI
https://app.arduino.cc/sketches/f0651fc4-c53c-4f5a-9859-105ddf4a0928?view-mode=preview
