Lector de targes RFID Mayfare RFID 1a Part

Descripció del projecte

Amb és un projecte dividit en 3 parts que consisteix en:

1. Conèixer el codi de cada UID tarja. (estàs en aquesta part)
2. Personalitzar la tarja amb un nombre més senzill. https://sacosta.cat/personalitzacio-de-targes-rfid-mayfare/
3. Provar les targes personalitzades en dos exemples diferents utilitzant les mateixes targes. https://sacosta.cat/exemples-fets-amb-targes-rfid-personalitzades/

1a Part

Justificació del projecte

S’ha duit a terme aquest projecte per facilitar la manera d’accedir a les activitats creades amb targes RFID.

A aquestes targes, que d’origen porten un codi «personal» únic UID, els hi posarem en la memòria interna , un numero molt mes senzill i d’una manera sequencial.

Això ens ha de permetre poder accedir a aplicacions creades per a aquestes targetes personalitzades, en el nostre cas les targes estaan personalitzades de l’1 al 24

Com treballarà aquest projecte. Primera part. Lector de targes.:

1. -Cada vegada que endollis l’ESP32 a l’ordinador o a un carregador de mòbil, després d’unes presentacions la pantalla LCD 2004 s’encendrà dient «RFID Preparat,Apropa una tarja»

2.-Quan passis una tarja pel lector, apareixera el seu codi «personal» UID

3.-Quan passis la seguent, passarà el mateix.

IMPORTANT Aquesta primera part serveix només per saber que les targes tenen uns codis, i que cadascuna el te diferent. L’estructura que es fa servir en aquesta part, et servirà a l’apartat 2, només caldrà canviar la programació,

Material necessari

Aqui trobareu imatges i descripcions dels materials necessaris, les connexions, el codi i alguns consells per afavorir l’èxit en el projecte. Aqueswta estructura que es presenta en aquesta primera part serà la mateixa per les seguents.

Pels nostres projectes hem escollit aquesta placa ESP32 WROOM 32, la placa Lectora/Gravadora RFID RC522 i la pantalla LCD 2004A amb connexió I2C Si feu el projecte amb altres models de plaques ESP32 mireu el codi, o el dibuix de l’esquema, per saber on van els pins correctes.

Esquema RFID per saber la UID de les targes, per enregistrar un numero a cada tarja i per executar aplicacions.
Es importar garantirr que els pins que apareixen a l’esquema corresponguin amb la vostra placa

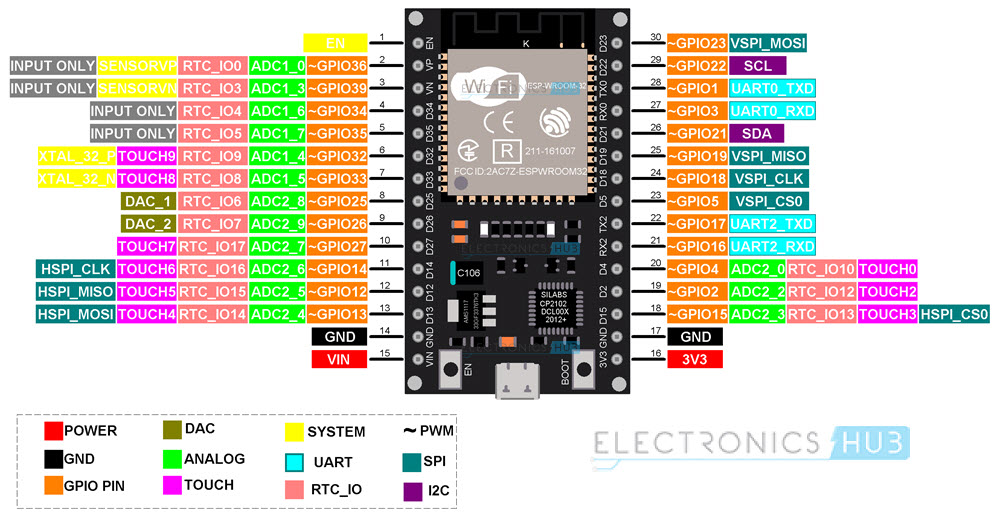

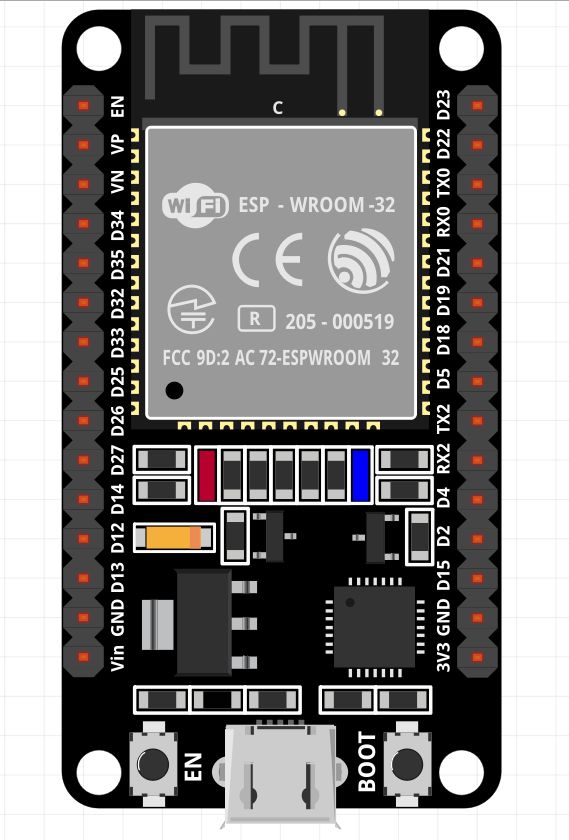

Primer la ESP32 WROOM 32 i els seus pins

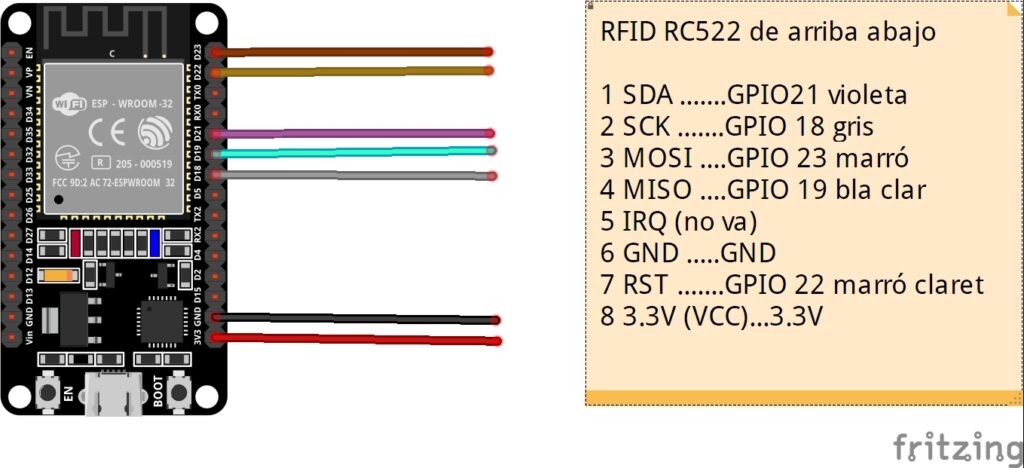

Segon. Els pins emprats en la ESP23 WROOM 32 per conectar el rector RFID RC522

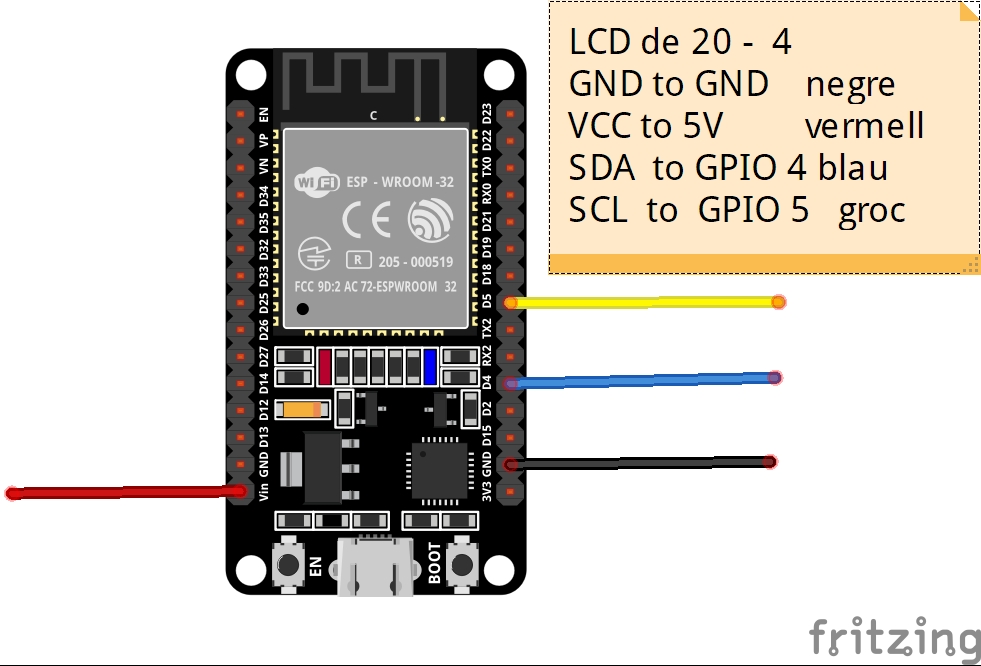

Tercer. Els pins emprats en la ESP23 WROOM 32 per conectar la pantalla LCD

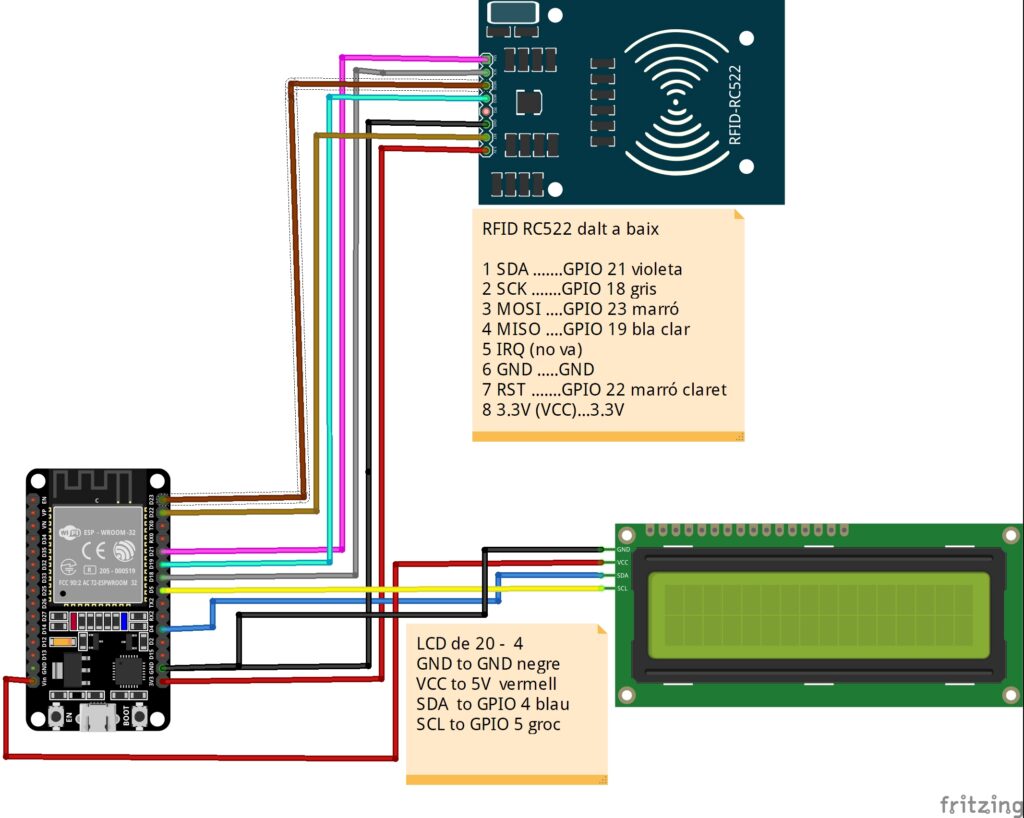

Finalment l’esquema definitiu

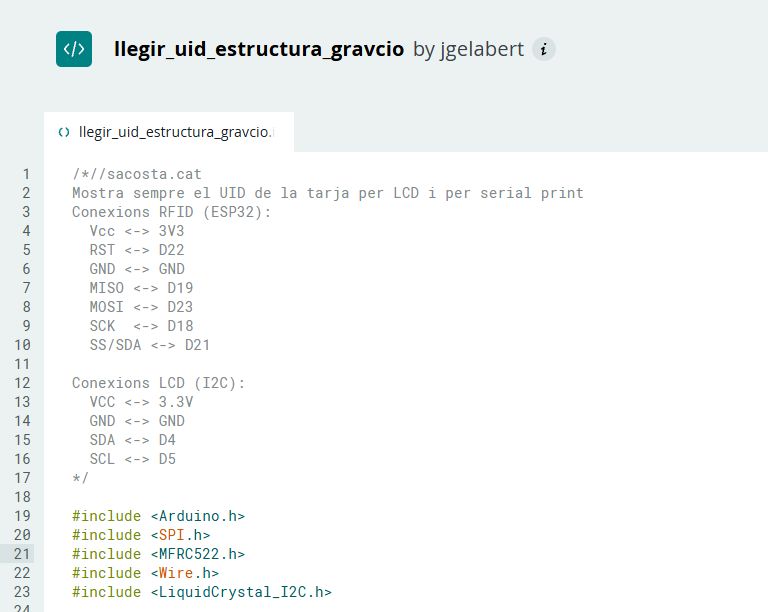

Codi

Ho pots trobar aquí

https://app.arduino.cc/sketches/c961e02e-75b6-47a4-bff0-6dcda056e36f?view-mode=preview

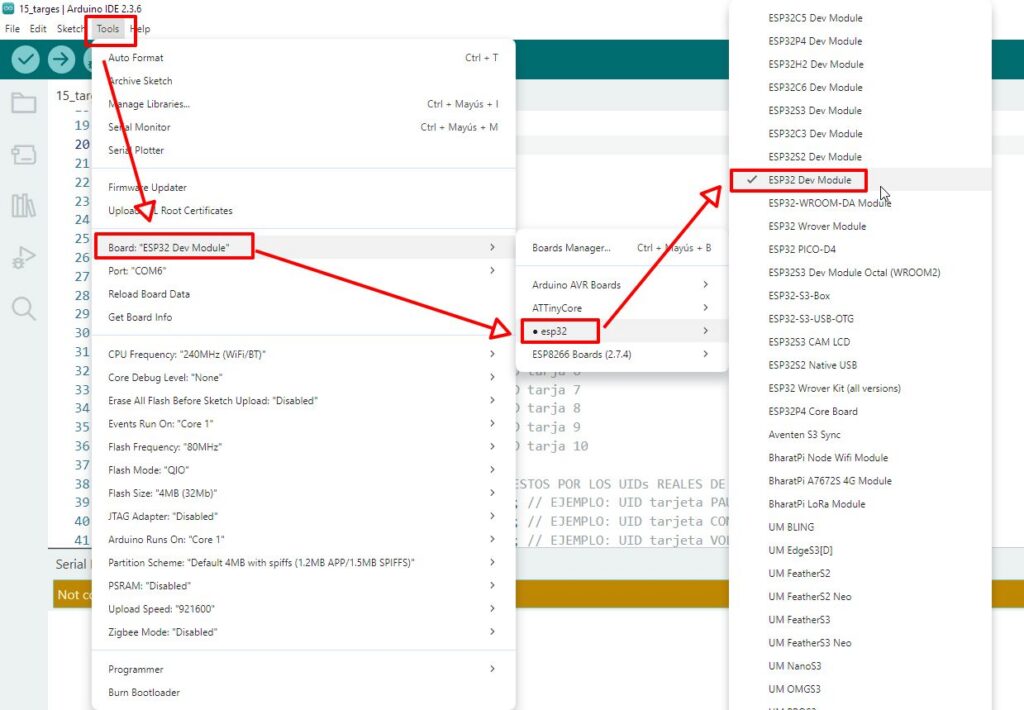

Per pujar el codi has d’escollir el tipus de placa i seleccionar el port on està conectat.

En pasar una targeta per sobre del lector et donarà l’UID que serà del tipus 0C:DC:8D:49
