Descripció del projecte
Amb aquest projecte s’aconseguix enregistrar en un espai de memòria de la targeta RFID un nombre que posteriorment podrem emprar en futures aplicacions.
Això ens permetrà fer col·leccions de targes amb valors enregistrats, per exemple, de l’1 al 24. Aquests números podran ser reconeguts en programacions futures, al final d’aquesta entrada trobaràs dos exemples, un de so i un de llums que funcionen amb les mateixes targes.
Justificació del projecte
S’ha duit a terme aquest projecte per dos motius principalment:
Motiu 1. A l’hora de fer una aplicació, treballant en equip/ online, podem disposar cada membre de l’equip d’una col·lecció de targes vàlides sense haver d’introduir a la programació cada una de les UIDs de totes les targes de tots els membres de l’equip.
Motiu 2: En futures aplicacions, farem programes que treballin amb aquests números gravats, d’aquesta manera, totes les aplicacions futures funcionaran amb les mateixes targes.
Com treballarà aquest projecte:
1. -Cada vegada que endollis l’ESP32 a l’ordinador o a un carregador de mòbil, després d’unes presentacions la pantalla LCD 2004 s’encendrà dient PROPER A GRAVAR: 1 (sempre comença per l’1)
2.-Quan passis la primera tarje pel lector, es gravarà en un lloc de memòria l’1, i es possarà en espera el 2
3.-Quan passis la segona es gravarà el 2 i així fins arribar al 24 (modificable per programació)
4.-En haver gravat la 24, apareixerà en pantalla SERIE COMPLETADA!, i tornarà a conençar per la 1
No cal que facis la col·lecció sencera, fas un resset en acabar la teva sèrie i tornarà a començar per l’1.

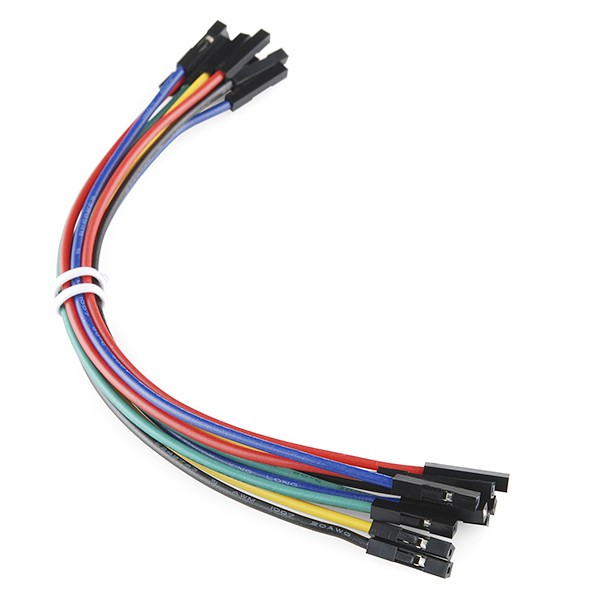

Material necessari
Aqui trobareu imatges i descripcions dels materials necessaris, les connexions, el codi i alguns consells per afavorir l’èxit en el projecte.
Pels nostres projectes hem escollit aquesta placa ESP32 WROOM DA MODULE I, la placa Lectora/Gravadora RFID RC522 i la pantalla LCD 2004A amb connexió I2C

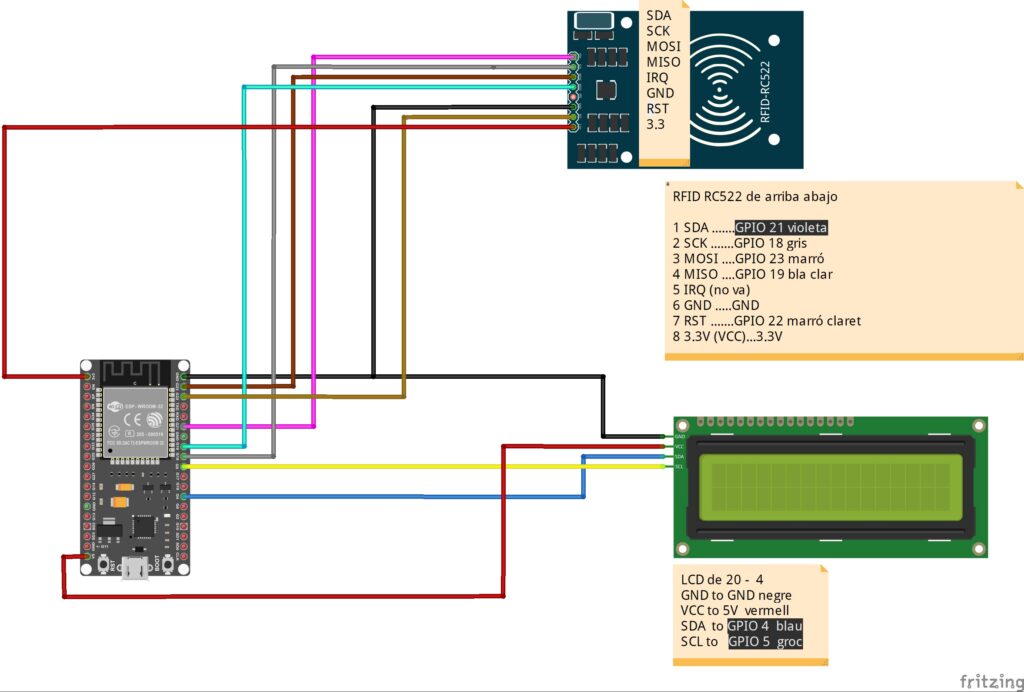

Esquema RFID per enregistrar un numero a cada tarja.

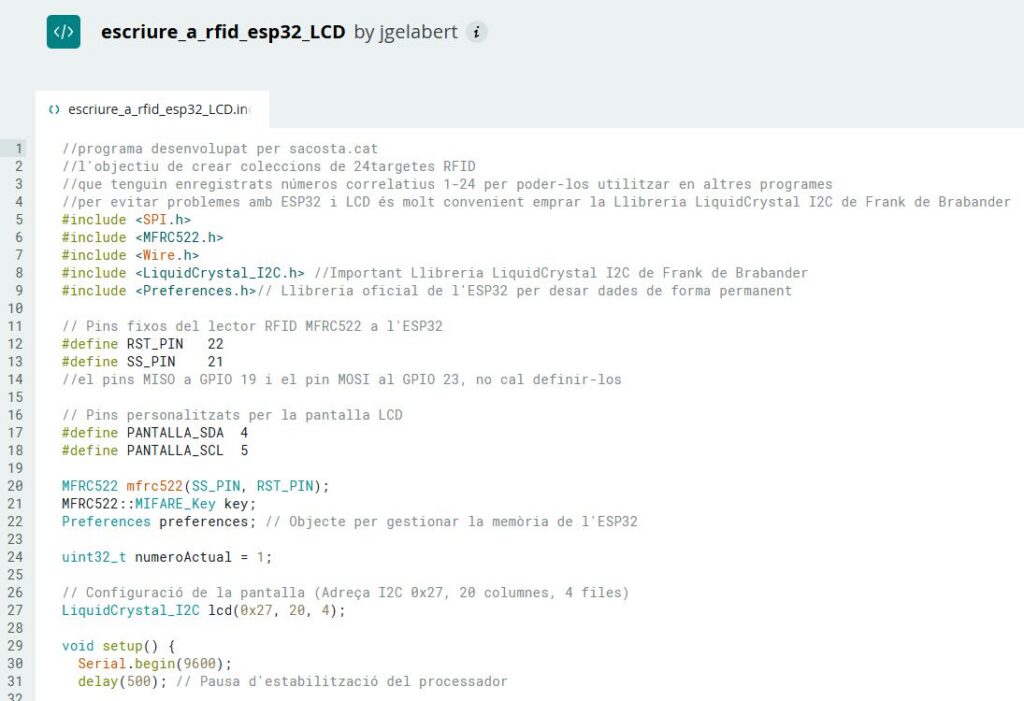

Codi
Ho pots trobar aquí
https://app.arduino.cc/sketches/c961e02e-75b6-47a4-bff0-6dcda056e36f?view-mode=preview
